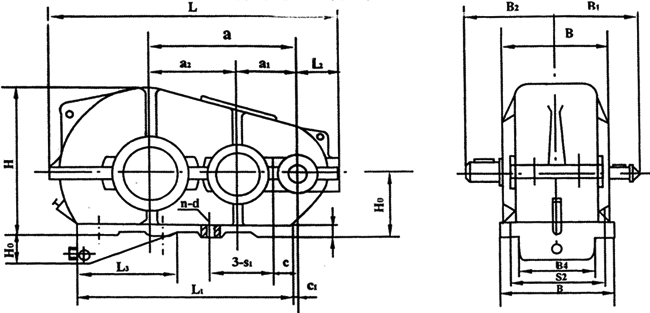

JZQ型圆柱齿轮减速机基本尺寸

型号	中心距			中心高 H0	最大外形尺寸			轴端尺寸		L1	L2	L3	B4	H1	g	安装尺寸						最大 质量 kg
	a	a1	a2		L	B	H	高速轴 B1	低速轴 B2							C	C1	孔距		孔径 d	孔数 n
																		S1	S2
JZQ250	250	100	150	160-00.5	540	230	313	200	218	345	101	-	-	-	20	60	28	235	190	17	4	100
JZQ350	350	150	200	200-00.5	730	290	440	260	248	470	132	-	-	-	25	100	40	310	250	17	4	200
JZQ400	400	150	250	250-00.5	826	310	490	270	303	490	133	-	-	-	25	110	80	370	370	17	4	250
JZQ500	500	200	300	300-00.5	986	350	587	330	323	645	148	-	-	-	25	130	80	240	310	17	6	390
JZQ650	650	250	400	320-01.5	1278	470	695	430	428	830	183	495	324	100	30	160	85	215	410	25	8	880
JZQ750	750	300	450	320-01.5	1448	510	740	450	445	1020	206	620	364	135	35	155	55	275	450	25	8	1100
JZQ850	850	350	500	400-01.5	1632	580	875	510	523	1100	236	610	418	105	38	155	75	300	520	32	8	1500
JZQ1000	1000	400	600	400-01.5	1896	660	965	550	603	1350	257	870	478	200	40	200	100	350	590	32	8	2230
